真空應用設備種類繁多，但無論何種真空應用設備都有一套排除被抽容器內氣體的抽氣系統，以便在真空容器內獲得所需要的真空條件。舉例來說：一個真空處理用的容器，用管道和閥門將它與真空泵連接起來，當真空泵對容器進行抽空時，這就構成了一個簡單的真空抽氣系統(如圖1)。

?

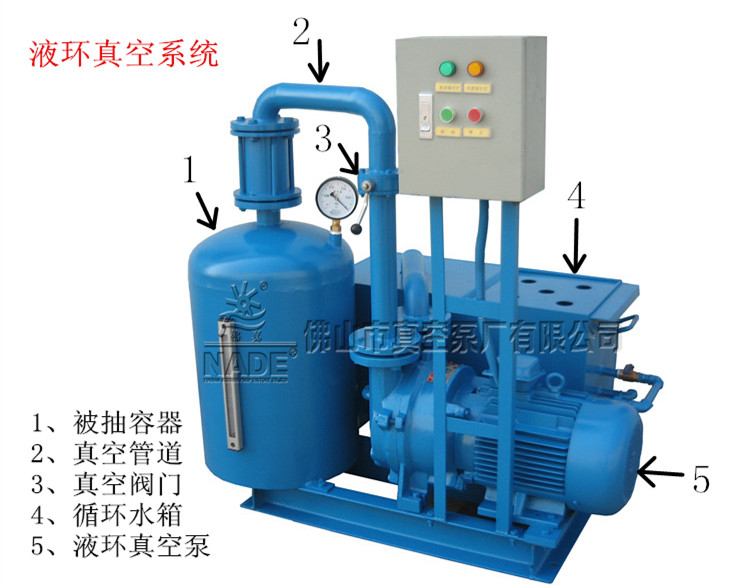

圖1：真空系統

   圖1所示的簡單的真空系統能在被抽容器內獲得低真空范圍內的真空度(3300pa~10000pa)，當需要獲得高真空范圍內的真空度時(1pa~300pa)，通常在圖1所示的真空系統中串聯一臺或多臺羅茨真空泵，(如圖2所示)。

?

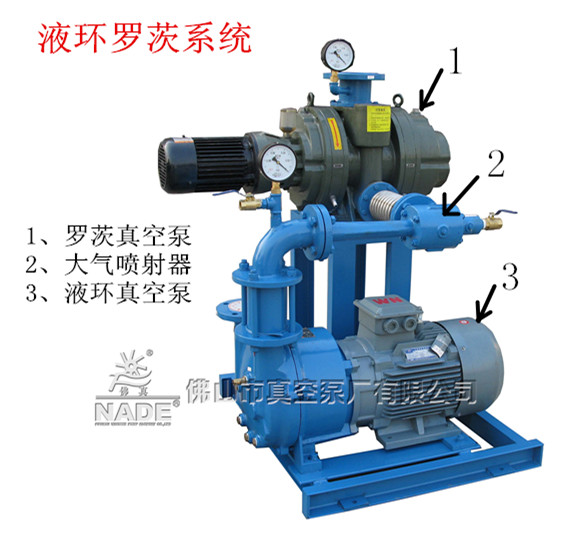

圖2：高真空系統

  凡是由兩個以上真空泵串聯組成的真空系統，通常都把抽低真空的泵稱為上一級高真空泵的前級泵(或稱前置泵)，而高一級的真空泵稱為該真空系統的主泵，被抽容器出口到主泵入口之間的管路稱為高真空管路，主泵入口處的閥門稱為主閥。

  總的來說，一個較完善的真空系統由下列元件組成：

    1．抽氣設備：例如各種真空泵；

    2．真空閥門；

    3．連接管道；

    4．真空測量裝置：例如真空壓力表、各種規管；

    5．其它元件：例如捕集器、除塵器、真空繼電器規頭、儲氣罐、控制器等。

  那么，究竟什么是真空系統?用一句話來概括，就是：用來獲得有特定要求的真空度的抽氣系統。

  真空系統設計的基本內容：是根據被抽容器對真空度的要求，選擇適當?shù)恼婵障到y(tǒng)設計方案，進行選、配泵計算；確定導管、閥門、捕集器、真空測量元件等，進行合理配置，后劃出真空系統裝配圖和零部件圖。佛山市真空泵廠有限公司憑借扎實的技術和多年的經驗，為用戶提供多個系列的真空系統方案，完善的技術和服務為用戶創造大的價值。
